详细介绍

★产品描述：

AM4378是TI Sitara系列ARM Cortex-A9微处理器，该处理器增强了3D图形加速功能，可实现丰富的图形用户界面，还配有协处理器用于确定性实时处理，包括EtherCAT、PROFIUBS、EnDat等工业通信协议。

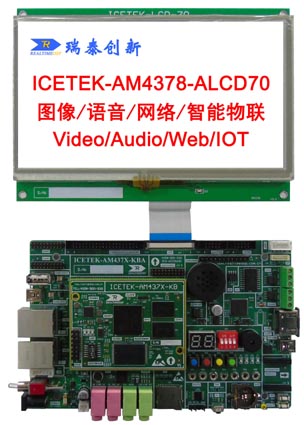

ICETEK-AM4378-ALCD70高性能开发套件以AM4378为主处理器，配合两个千兆网接口，外扩LCD、TF、HDMI、音频、UART、GPIO等多种外设接口以及数据接口，方便用户使用和研发，并在智能机器视觉、工业自动化、便携式数据终端、高速网络传输、视频监控等领域获得广泛的应用。

★硬件特点：

1. 主处理器：AM4378

- ARM Cortex-A9内核

- 800MHz

- Serial I/O：CAN, I2C, SPI, UART, USB

- DRAM：DDRD, DDR3L, LPDDR2

- Co-Processor(s)：PRU-ICSS

- Graphics Acceleration：1 3D

2. 板载NAND FLASH：4Gbit

3. 板载DDR3：4Gbit x 2片

4. 摄像头扩展接口：2个，可连接130万像素数字摄像头，模块需另购

5. USB HOST接口

6. USB OTG接口

7. 千兆网接口：2个，实现千兆网络信号传输

8. 14PIN JTAG仿真接口，可连接ICETEK100 V2+、ICETEK-XDS560 V2等系列开发系统

9. 音频输入/输出接口

10. 外设接口：TF卡接口、LCD接口、UART接口、CAN接口、HDMI接口、RS-485接口、RS-232接口等

11. 扩展接口：

- AD扩展接口：1组，20PIN，扩展AD信号

- UART/SPI扩展接口：1组，10PIN，扩展UART/SPI等数据信号

- AD/DA扩展接口：1组，10PIN，扩展AD/DA数据信号

12. DSP扩展接口：100PIN x 2个

- 扩展AM4378引脚

- 板对板接口，防误插设计，保证核心板和底板连接正确、稳固

13. 扩展模块接口：扩展WIFI/GPS等模块接口，模块需另购

14. 温度传感器

15. 2位8字数码显示

16. 7寸液晶显示屏

17. 外形尺寸：

- 核心板外形尺寸：70mm(L) x 55mm(W)

- 应用扩展底板外形尺寸：160mm(L) x 103mm(W)
