ICETEK-AM5728-A:双千兆网开发套件

详细介绍

产品描述:

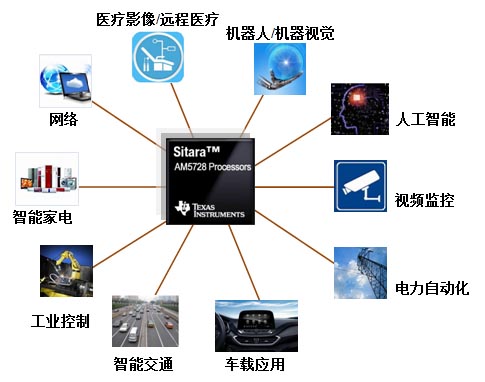

        TI Sitara系列ARM Cortex-A15处理器AM5728,具有双核ARM Cortex-A15 RISC CPU和两个TI C66x VLIW浮点DSP内核,这种极具灵活性的集成混合处理器解决方案,不但可实现较高的处理性能,还可提供编程功能,并在图像、视频加速、智能控制上获得更快速、更高效的应用。
        ICETEK-AM5728-A双千兆网开发套件,以AM5728为主处理器,配以大容量eMMC和DDR3L存储器,外扩主处理器引脚,采用核心板与扩展应用板配合的模式,既可以作为CPU核心模块配合各类应用扩展底板使用,也可作为开发套件应用于教学实验、课题设计与工业开发,从而加快产品设计周期和上市时间,便于开发者设计与维护。
ICETEK-AM5728-A:双千兆网开发套件(图1)



 硬件说明:
ICETEK-AM5728-A:双千兆网开发套件(图2)

1.   TI Sitara系列ARM Cortex-A15处理器:AM5728
    -  ARM Cortex-A15双核微处理器子系统:主频:1.5GHz
    -  2个C66x浮点VLIW DSP:主频:750MHz
    -  双DDR3/DDR3L存储器接口(EMIF)模块
    -  图像和视频加速器高清(IVA-HD)子系统
    -  2D图形加速器(BB2D)子系统:VivanteTM GC320内核
    -  2个双核可编程实时单元和工业通信子系统(PRU-ICSS)
    -  具有加密功能
    -  Serial I/O:CAN, I2C, McASP, McSPI, SPI, UART, USB
2.   板载eMMC存储器:32Gb
3.   板载DDR3L存储器:4Gb x 4片
4.   40PIN数据扩展接口:扩展EMIF、I2C、GPIO等数据信号
5.   AM5728主处理器扩展接口:
    -  扩展接口:180PIN x 2个扩展AM5728引脚
    -  防误插设计,与应用扩展底板(或用户自行设计的扩展板)稳固连接,实现数据高速传输
6.   CAMERA扩展接口:

   -  20PIN扩展接口 x 2个
   -  可连接2路130万像素摄像头(模块需另购)
7.   RS-485接口:3针接口,实现RS485信号传输
8.   14PIN JTAG接口:

   -  实现对AM5728的调试仿真
   -  可连接ICETEK系列开发系统:
        ICETEK-XDS100 V2+
        ICETEK-XDS200U
        ICETEK-XDS560等
9.   千兆网络接口:2个,实现千兆网络信号传输
10.   BOOTMODE选择开关
11.   USB接口
12.   电源开关
13.   +5V电源接口
14.   TF CARD接口
15.   SATA接口:实现SATA信号传输
16.   USB HOST
17.   HDMI接口:实现HDMI信号传输
18.   LCD接口:可连接液晶显示模块
19.   10PIN数据扩展接口:扩展UART、SPI数据信号
20.   10PIN数据扩展接口:扩展AD、DA数据信号
21.   UART接口:实现UART信号传输
22.   扬声器
23.   蜂鸣器
24.   CAN接口:3针,实现CAN信号传输
25.   微型麦克风
26.   LINE OUT:实现音频信号输出
27.   HEAD PHONE:实现音频信号输出
28.   LINE IN:实现音频信号输入
29.   MIC IN:实现音频信号输入
30.   用户指示灯:1组
31.   拓展模式接口:1组
32.   扩展模块接口:扩展WIFI/GPS等模块接口,模块需另购
33.   复位键
34.   用户按键:1组,4个
35.   用户拨码开关:4位
36.   USB OTG
37.   2位8字数码显示
38.   RS-232接口:3针,实现RS232信号传输
39.   外形尺寸:

   -  AM5728核心板外形尺寸:80mm(L) x 60mm(W)
   -  应用扩展底板外形尺寸:160mm(L) x 103mm(W)
