★产品描述：

TI媒体和音频处理器DM505，是一款经高度优化，专为视觉分析应用设计的器件。它外形尺寸小，功耗低，内含2个C66x浮点VLIW DSP，
支持进行复杂的嵌入式视觉处理，同时还集成了多摄像头输入接口、CAN及千兆以太网等多种外设接口，支持系统以更智能、更便捷、更有效
的方式进行人机界面交互，适用于工业产品中的视觉分析和机器视觉处理。

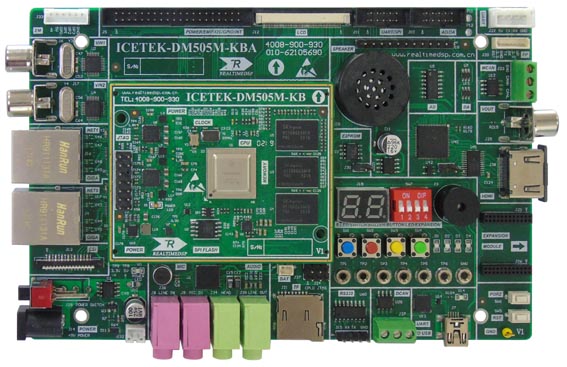

ICETEK-DM505M-A增强型开发套件，以TI DM505为主处理器，板载DDR3和FLASH存储器，扩展DM505数据引脚，并配以视频、
音频、网络、液晶等多种外设接口，有利于教学实验、课题设计与工业产品开发，从而加快产品设计周期和上市时间，便于开发者设计与维护。




★ICETEK-DM505M-A硬件特点：

1. 主处理器：DM505MRBABF

  - 专为视觉分析应用设计的架构

  - 视频和图像处理支持：

    . 全高清视频（1920 x 1080p, 60fps）

    . 视频输入和视频输出

  - 多达2个C66x浮点VLIW DSP

    . 对象代码与C67x和C64x+兼容

  - 高达512kB片上L3 RAM

  - 存储器接口（EMIF）模块：支持DDR3/DDR3L/DDR2/LPDDR2

  - Dual ARM Cortex-M4图像处理器（IPU）

  - 显示子系统：

    . 采用DMA引擎的显示控制器

    . CVIDEO/SD-DAC TV模拟复合输出

  - 视频输入端口（VIP）模块：支持多达4个多路复用输入端口

  - 增强型直接存储器存取（EDMA）控制器

  - 3端口（2个外置）千兆以太网（GMAC）交换机

  - 8个32位通用计时器

  - 3个可配置通用异步接收发送器（UART）模块

  - 多媒体卡/安全数字/安全数字输入输出接口（MMC/SD/SDIO）

  - 8通道10位ADC

  - MIPI CSI-2摄像头串行接口

  - PWMSS

  - 全HW图像管道：DPC、CFA、3D-NF、RGB-YUV

2. 板载DDR3存储器：4Gb x 3片

3. EEPROM

4. 板载SPI FLASH存储器：64M

5. CPLD

6. 数据扩展接口：40PIN，扩展EMIF/I2C/GPIO/INT等数据接口

7. 2路视频输入：可同时输入2路模拟视频信号

8. 14PIN JTAG接口：

  - 对DM505进行调试、仿真

  - 可连接ICETEK系列开发系统

    . ICETEK-XDS100 V2+

    . ICETEK-XDS560 V2等

9. 2路千兆网络接口：实现千兆网络信号传输

10. DM505主处理器扩展接口：100PIN x 2个

  - 扩展DM505数据引脚

  - 防误插设计，与应用扩展底板或用户自主设计的扩展板稳固连接，实现数据高速传输

11. CSI摄像头扩展接口：可连接CSI摄像头

12. 电源开关

13. +5V电源输入接口：输入+5V电源，具有电源保护功能

14. 微型麦克风

15. LINE IN：实现音频信号的输入

16. MIC IN：实现音频信号的输入

17. HEADPHONE：实现音频信号的输出

18. LINE OUT：实现音频信号的输出

19. LCD接口：可连接液晶显示模块

20. 数据扩展接口：10PIN，扩展UART/SPI数据信号

21. 数据扩展接口：10PIN，扩展AD/DA数据信号

22. UART接口：4针，实现UART信号传输

23. CAN接口

24. 扬声器

25. 视频输出接口：实现1路模拟视频的输出

26. HDMI接口：实现HDMI信号传输

27. 2位8字数码显示

28. 蜂鸣器

29. 扩展模块接口：扩展WIFI/GPS/GPRS等模块接口，模块需另购

30. 用户拨码开关：4位

31. 用户指示灯：1组

32. 拓展模式接口：1组，具有静电保护功能

33. 复位键

34. UART转USB接口

35. 用户按键：1组

36. CAN接口

37. RS-232接口：实现RS-232信号传输

38. TF卡接口

39. 外形尺寸：

  - DM505核心板外形尺寸：70mm(L) x 55mm(W)

  - 应用扩展底板外形尺寸：160mm(L) x 103mm(W)

★主要应用领域：

  - 人脸识别

  - 入侵检测

  - 无人机

  - 机器人

  - 智能机器视觉

  - 工业运输：叉车、铁路、农业等

  - 视频监控

  - 工厂和楼宇自动化摄像头等
