ICETEK-F28377D-KB:F28377双核Delfino微控制器核心板

详细介绍

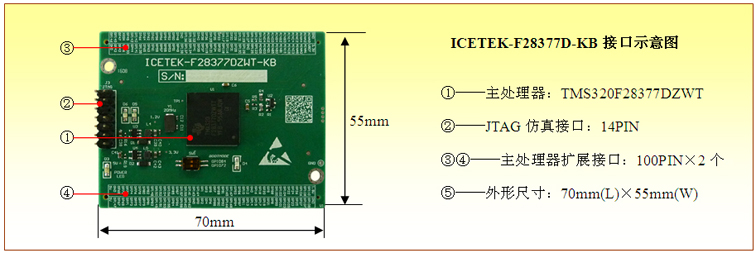

ICETEK-F28377D-KB:F28377双核Delfino微控制器最小核心(图1)


产品描述:

基于TI双核Delfino微控制器的核心板ICETEK-F28377D-KB,是一款针对工业驱动和伺服电机控制、太阳能逆变器和转换器、数字电源、电力输送和电力线通信等高级闭环控制应用设计的双实时控制32位浮点微控制核心板。板上主处理器具有的优秀系统性能,消除了在高端系统中使用多处理器的需求,从而降低了成本。同时,它具有70mm(L)×55mm(W)的外形尺寸,多达200脚的处理器扩展接口和独立的14PIN仿真接口,方便设计人员开发使用,加快了产品上市时间。





产品特点:

1、主处理器:TMS320F28377DZWT

  - 双核架构:两个TMS320C28x 32位CPU,200MHz

  - 两个可编程控制律加速器(CLA):200MHz,独立于主CPU之外执行代码

  - 片上存储器:

      512KB(256KW)或1MB(512KW)闪存(ECC保护)

      172KB(86KW)或204KB(102KW)RAM(ECC保护)

      支持第三方开发的双区安全

  - 1.2V内核,3.3V I/O设计

  - 系统外设:

      两个支持ASRAM和SDRAM的外部存储器接口(EMIF)

      双6通道直接存储器存取(DMA)

      多达169个支持输入滤波的独立可编程、复用通用输入/输出(GPIO)引脚

  - 模拟子系统:

      四个模数转换器(ADC)

      八个具有12位数模转换器(DAC)参考的窗口化比较器

  - 通信外设:

      USB2.0(MAC+PHY)

      两个控制器局域网(CAN)模块(引脚可引导)

      三个高速SPI端口(引脚可引导)

      两个多通道缓冲串行端口(McBSP)

      四个串行通信接口(SCI/UART)(引脚可引导)

     两个I2C接口(引脚可引导)

  - 增强型控制外设:

      24条具有增强功能的脉宽调制器(PWM)通道

      16条高分辨率脉宽调制器(HRPWM)通道



2、14PIN JTAG仿真接口,可连接仿真器:

  - ICETEK-XDS100 V2+

  - ICETEK-XDS200U

  - ICETEK-XDS560 V2等



3、主处理器扩展接口:100PIN×2个

  - 可扩展外设接口:

      音频输入/输出接口

      GPIO扩展接口

      液晶模块接口

      USB OTG接口

      USB HOST接口

      RS-232接口

      RS-485接口

      UART接口

      TF CARD接口

      RTC实时时钟

      CAN接口

      PS2接口

      10/100M网络接口

      WIFI/GPS/ZIGBEE扩展接口(模块需另购)

  - 可扩展外设:

      温度控制器

      字符显示

      蜂鸣器

    (以上接口和外设可从ICETEK-F28377D-KBA扩展应用板上获得)
