★产品描述：

Xilinx Zynq-7000系列器件配备双核ARM Cortex-A9处理器，该处理器与业界领先的、具有高性能功耗比的28nm可编程逻辑巧妙集成，实现的功耗和性能等级远超分立处理器和FPGA系统。Zynq-7000 Soc是业界首款All Programmable Soc，具有高达6.25M的逻辑单元以及从6.6Gb/s到12.5Gb/s的收发器，可为多摄像头驾驶员辅助系统和4K2K超高清电视等大量嵌入式应用实现高度差异化的设计。

ICETEK-XC7Z020-AL高性能开发套件以XC7Z020为主处理器，扩展视频、音频、千兆网络、TF、HDMI、UART、LCD等多种外设接口以及数据接口，方便用户使用和研发。

★主要应用领域：

智能机器视觉系统，多摄像头驾驶员辅助系统，小型蜂窝基带，电信级以太网回传，多功能打印机，导航设备，视频监控，工业自动化等。

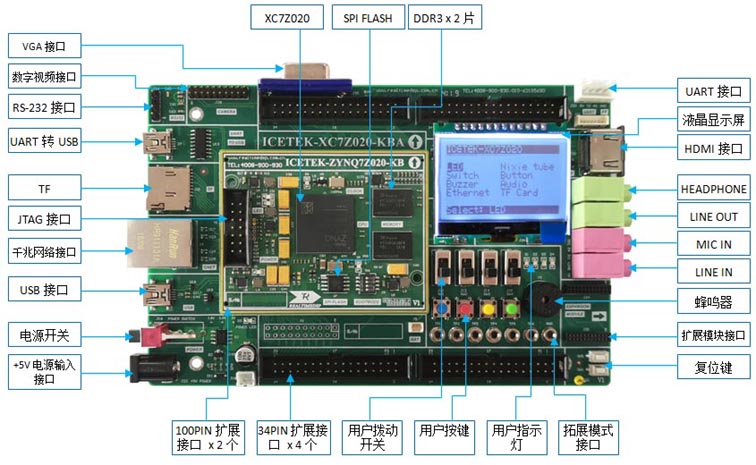

★ICETEK-XC7Z020-AL接口示意图：

★ICETEK-XC7Z020-AL硬件特点：

1.主处理器：XC7Z020

  – Xilinx Zynq-7000系列双核ARM处理器

  – 处理器核：双核ARM Cortex-A9 MP Core

  – 支持外部内存：DDR3、DDR3L、DDR2、LPDDR2

  – 关键外设：USB2.0、Gigabit Ethernet、SD/SDIO

  – 专用外设引脚：多达128个

  – 逻辑单元(K)：85

  – Block ARM(Mb)：4.9

  – DSP Slice：220

2.板载存储器SPI FLASH：64Mb

3.板载存储器DDR3：4Gbit x 2片

4.14PIN JTAG调试接口：

  – 实现对XC7Z020的调试、程序下载等

  – 可与ICETEK系列开发系统连接

5.数字视频接口：20PIN插针，可连接130万像素数字摄像头，实现数字视频信号的输入

6.VGA接口：实现视频信号的输出

7.千兆网络接口：1个，实现千兆网络信号的传输

8.RS-232接口：3针，实现RS-232信号的传输

9.UART接口：4针，实现UART信号的传输

10.UART转USB接口：1个

11.USB接口：1个

12.TF CARD接口：1个

13.HDMI接口：1个

14.MIC IN：实现音频信号的输入

15.LINE IN：实现音频信号的输入

16.LINE OUT：实现音频信号的输出

17.HEADPHONE：实现音频信号的输出

18.蜂鸣器

19.复位键

20.扩展模块接口：可扩展WIFI、GPS、GPRS等功能，相关功能模块需另购

21.XC7Z020扩展接口：100PIN x 2个

  – 板对板连接插座，扩展XC7Z020数据引脚

  – 防误插设计，保证核心板与扩展底板之间正确与稳固的连接

  – 可与用户自主设计的扩展底板连接，高效而快速的实现XC7Z020的二次开发和应用

22.XC7Z020扩展接口：34PIN x 4个

  – 板对板连接插座，扩展XC7Z020数据引脚

  – 可与ICETEK系列教学实验箱连接，获得包括对直流电机、步进电机、键盘等更多外设的控制，完成教学实验和科研课题

– 可与用户自主设计的外设底板连接，以获得更大范围的教学实验科目、课题研究项目和实际应用

23.拓展模式接口：1组，具有静电保护功能

24.用户拨动开关：1组

25.用户按键：1组

26.用户指示灯：1组

27.液晶显示屏：1.8寸，单色，128 x 64点阵

28.电源开关

29.+5V电源输入接口：输入+5V电源，具有电源保护功能

30.外形尺寸：

  – 核心板外形尺寸：70mm(L) x 55mm(W)

  – 扩展底板外形尺寸：106mm(L) x 100mm(W)
